自鉆式錨桿主要由中空錨桿體、鉆頭、連接套、螺母、墊板、居中器組成，共同完成鉆進、注漿、錨固等功能。自鉆式中空錨桿適用于松散巖土層和破碎巖層等難成孔地質，可以實現簡便、效率高的巖土錨固解決方案，下面由小諾為大家介紹一下自鉆式錨桿型號如何表示。

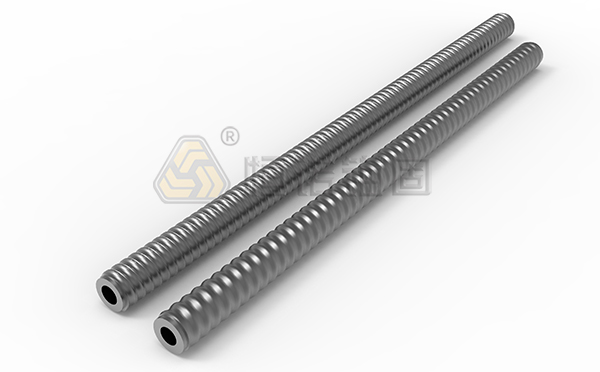

1、中空錨桿體型號表示

自鉆式錨桿的中空錨桿體按照螺紋類型分為R型和T型兩種，R型螺紋是連續波紋狀，T型螺紋是不規則的梯形。中空錨桿體比較重要的參數是桿體外徑和壁厚，因此型號表示為H（恒諾品牌拼音首字母）C/E（產品系列）T/R（螺紋類型）+桿體外徑+L/N/S（壁厚等級），常見的有HCT76L、HET76N、HET76S等。

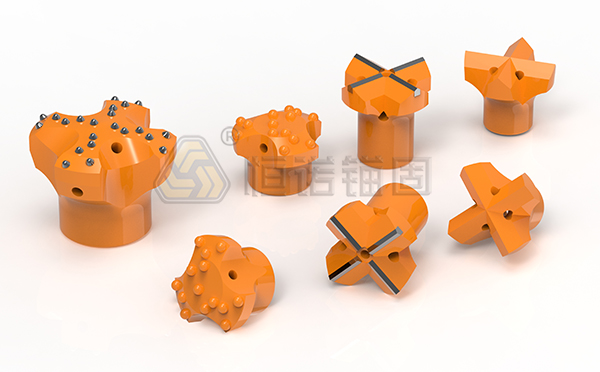

2、鉆頭型號表示

鉆頭內部有內螺紋，用來連接中空錨桿體的外螺紋，因?yàn)殂@頭的直徑需要根據設計要求進行確定，所以鉆頭較為重要的兩個參數分別是適配桿體的直徑和鉆頭外徑。自鉆式錨桿的鉆頭主要有五種，不同種類鉆頭的型號表示不一樣，比較常見的為：H（恒諾品牌拼音首字母）S（產品系列）T（內螺紋類型）+適配桿體直徑/鉆頭最大外徑，比較常見的有HST76/150、HSR32/76等。

3、螺母型號表示

螺母內部也是有內螺紋的，可以和中空錨桿體旋合，根據結構不同分為半球型和六方型，安裝在中空錨桿體的端部，起到將墊板壓緊巖體的作用，防止巖體變形。螺母的型號表示為：H（恒諾品牌拼音首字母）E/S（產品系列）T（螺紋類型）+螺母直徑-L（長度符號）+長度，比較常見的有HER32-L65、HSR32-L55等。

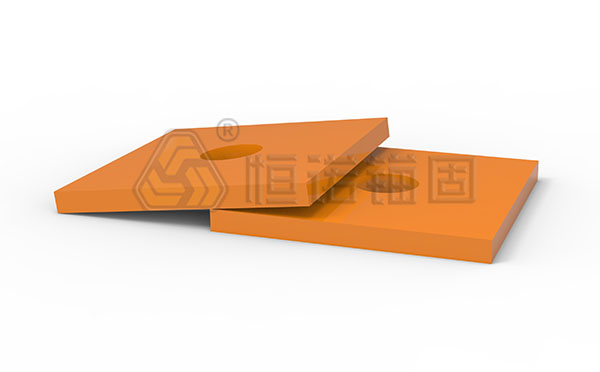

4、墊板型號表示

墊板根據形狀可以分為平墊板和拱形墊板兩種，一般在土釘中采用拱形墊板，在微型樁中采用平墊板，安裝時位于螺母和巖體之間，作為將錨固力施加給巖體的承重板。墊板型號表示為H（恒諾品牌拼音首字母）E（產品系列）T（錨桿螺紋類型）+中空錨桿體直徑-L（長度符號）+墊板邊長-T（厚度符號）+墊板厚度，例如HER38-L200-T12、HER51-L200-T10等。

5、連接套型號表示

連接套內部加工有大螺距螺紋，可以和中空錨桿體旋合，中部有終止位，和中空錨桿體等強。當單根錨桿無法達到鉆進深度要求時，可以通過連接套接長。連接套型號表示為H（恒諾品牌拼音首字母）E/S（產品系列）T/R（內螺紋類型）+內孔直徑-L（長度符號）+連接套長度，常見的有HST76-L200、HER32-L145等。

6、居中器型號表示

居中器使中空錨桿體位于孔中間，確保中空錨桿體外漿液包裹厚度不小于20mm，均勻包裹桿體，錨固效果更好。居中器型號為H（恒諾品牌拼音首字母）E（產品系列）T/R(錨桿螺旋放向）+桿體直徑/居中器外徑，常見型號有HER32/48、HET76/130。

以上就是對于自鉆式錨桿型號如何表示這一問題的解答，型號不同抗拉力和屈服力也有所不同，需要根據設計要求進行選擇。如果沒有詳細的設計方案，可以給恒諾提供地質或巖層情況，我們將會根據您實際應用場景為您推薦適合的自鉆式錨桿型號。
